Кожухотрубний теплообмінник: будова, принцип роботи та застосування в масложировій галузі
Кожухотрубний теплообмінник — один із найпоширеніших типів теплообмінного обладнання в промисловості завдяки простій конструкції, надійності та здатності працювати з високими тисками й температурами. У масложировій галузі він застосовується практично на кожній ділянці, де потрібно нагріти, охолодити або сконденсувати технологічний потік.

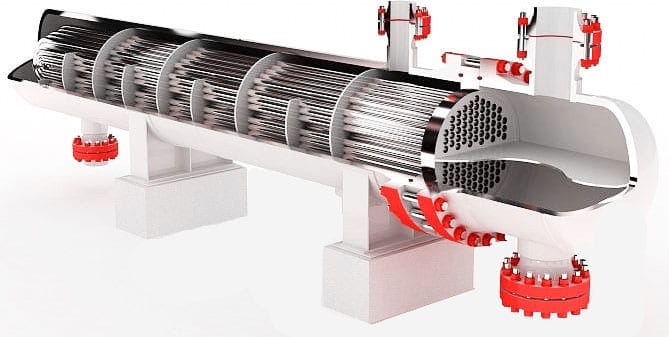

Будова
🛢️ Кожух — циліндричний корпус апарата, усередині якого рухається один із теплоносіїв (міжтрубний простір).
🧵 Трубний пучок — набір паралельних труб, усередині яких рухається другий теплоносій.
🔲 Трубні решітки — закріплюють кінці труб з обох боків апарата й одночасно розділяють трубний та міжтрубний простори, не даючи теплоносіям змішуватися.
➰ Перегородки (шайби) у міжтрубному просторі — спрямовують потік теплоносія зигзагоподібно між трубами, підвищуючи турбулентність і, відповідно, ефективність теплопередачі, а також підпирають трубний пучок, знижуючи вібрацію.
🔘 Кришки (камери) з обох торців — розподіляють потік теплоносія по трубах і збирають його на виході; саме кількість ходів по трубному простору (одно- чи багатоходовий апарат) визначає швидкість руху рідини й компактність конструкції.
Принцип роботи
Два теплоносії рухаються по різні боки стінки труби — один усередині труб, інший у міжтрубному просторі — і обмінюються теплом через металеву поверхню труб, фізично не змішуючись. Найефективніша схема руху — протитечійна (теплоносії рухаються назустріч один одному), оскільки вона забезпечує найбільшу різницю температур на всій довжині апарата й, відповідно, максимальну теплопередачу за тієї самої площі поверхні.
Де застосовується в масложировій галузі
🛢️ Охолодження готової олії після рафінації чи дезодорації — перед подачею на розлив чи зберігання олію потрібно охолодити до безпечної температури, і кожухотрубний охолоджувач з водою як холодоносієм справляється з цим найпростіше й найдешевше.
♨️ Підігрів місцели перед дистиляцією. Місцела, що виходить з екстрактора, підігрівається парою чи гарячим конденсатом перед подачею на випаровування гексану — точний, рівномірний підігрів напряму впливає на ефективність подальшої дистиляції.
♻️ Рекуперація тепла. Гарячі пари розчинника чи вторинна пара з дистиляційної колони віддають своє тепло свіжій місцелі чи іншому технологічному потоку ще до того, як їх остаточно охолодять чи сконденсують — це напряму знижує витрату пари на весь процес.
💨 Конденсація парів гексану. Кожухотрубний конденсатор з водяним охолодженням перетворює пари розчинника назад у рідину для повернення в технологічний цикл — ключовий вузол будь-якої системи рекуперації розчинника.
🔥 Теплопостачання виробництва. У складі котельні кожухотрубні теплообмінники готують гарячу воду чи пару потрібних параметрів для всіх ділянок заводу — від жаровень до систем обігріву приміщень.
Простота конструкції не робить кожухотрубний теплообмінник примітивним рішенням — навпаки, саме завдяки їй апарат легко ремонтувати (трубний пучок можна витягнути й почистити чи замінити), а це критично важливо для обладнання, що постійно працює з в'язкими й забрудненими технологічними потоками.
