Розробка HMI та SCADA: як це виглядає на практиці
Терміни HMI та SCADA часто вживають як синоніми, хоча це різні рівні однієї системи. HMI (Human-Machine Interface) — це локальна панель оператора біля конкретного вузла: показує стан саме цього апарата й дозволяє ним керувати. SCADA — це рівень вище: система, що збирає дані з усіх HMI/PLC лінії в єдину диспетчерську картину, зберігає історію параметрів і формує загальні аварійні сповіщення по всьому виробництву.
Як виглядає розробка на практиці — етапи проєкту
🔍 Технічне обстеження лінії. Спершу фіксуємо, яке обладнання вже стоїть у замовника, які датчики й приводи є на кожному вузлі, які параметри взагалі можна зняти для відображення й керування.

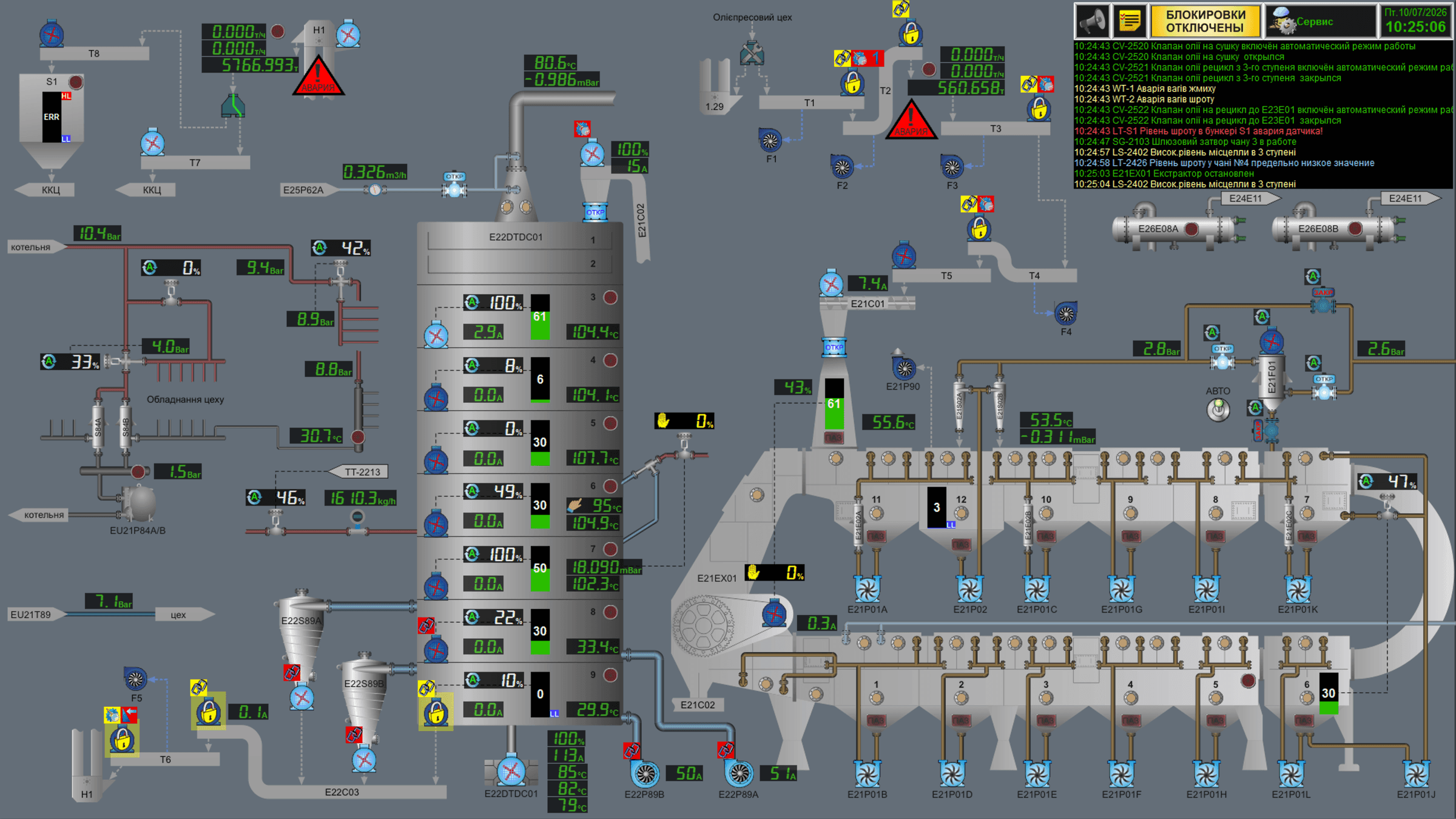

🖼️ Побудова мнемосхеми. На екрані відтворюється саме технологічна схема цього виробництва — апарати, трубопроводи, напрямки потоків, — а не типовий шаблон «під усіх». Оператор бачить лінію так, як вона реально стоїть у цеху.
🗂️ Формування бази тегів. Кожен фізичний сигнал (датчик температури, стан клапана, показник витрати) прив'язується до конкретного елемента на екрані — це і є той шар, що з'єднує реальне обладнання з картинкою на моніторі.
💻 Програмування логіки. Алгоритми керування, блокування та межі спрацювання аварійних сигналів — усе, що робить систему не просто «красивою картинкою», а реальним інструментом керування процесом.
🧪 Тестування перед запуском. Спершу перевіряємо логіку на стенді без підключення до реального обладнання (заводське приймальне випробування), і лише потім переходимо до пусконалагодження безпосередньо на об'єкті замовника.
🎓 Навчання операторів. Передаємо не лише готову систему, а й документацію та навчаємо персонал працювати з нею — це так само важливо, як і сама розробка.
Чому не типовий шаблон
Готовий шаблонний HMI майже завжди або приховує важливі для конкретної лінії параметри, або, навпаки, перевантажує екран даними, які оператору цього виробництва просто не потрібні. Індивідуальна розробка під конкретну лінію означає, що на екрані є рівно те, що потрібно для прийняття рішення — не більше й не менше. Це напряму скорочує час навчання нового оператора та знижує ризик помилки через плутанину в інтерфейсі.
